gRPC Load balancing (4) - Service mesh

Tiếp theo với chuỗi bài tìm hiểu gRPC load balancing, bài viết hôm nay thảo luận về việc sử dụng service mesh để cân bằng tải gRPC trong k8s. Chủ đề chính vẫn là gRPC load balancing nên những kiến thức khác mình chỉ lướt qua ở mức vừa đủ để các bạn có thể theo dõi bài viết.

Service mesh

Service mesh là gì?

Service mesh là công cụ tạo ra một lớp hạ tầng xử lý việc giao tiếp giữa các service trong ứng dụng, có một số tính năng nổi bật như:

giúp tách rời những chức năng không liên quan đến xử lý business ra khỏi phần code của ứng dụng.

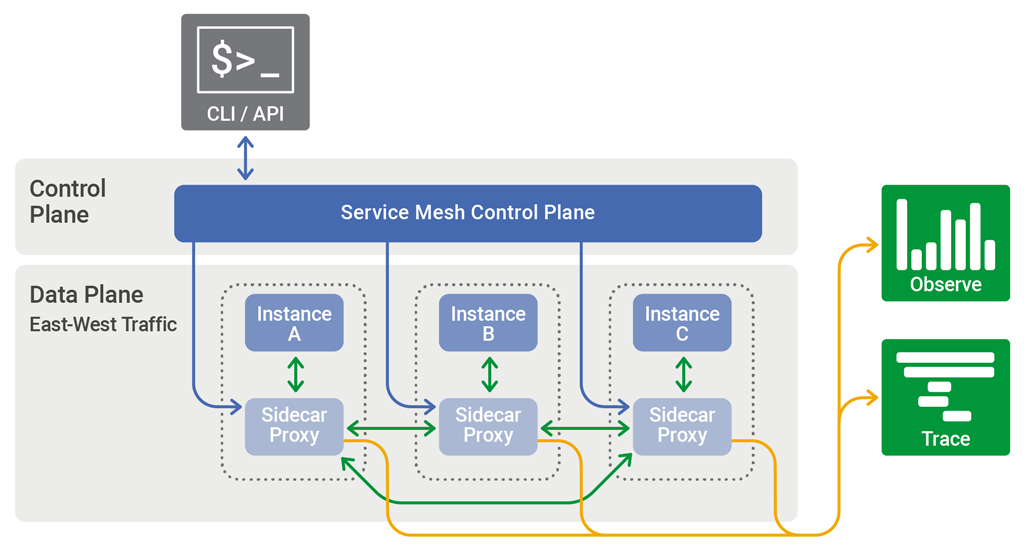

Kiến trúc của 1 service mesh:

service-mesh

Như bạn có thể thấy, có 2 thành phần chính trong service mesh:

Service mesh trong K8s

Mình sử dụng Isito - Envoy proxy để hiện thực trong bài viết này.

Isito - Envoy

Isito là một công cụ triển khai service mesh, chúng ta có thể triển khai trên K8s hoặc cụm máy ảo.

Mô hình hoạt động cân bằng tải gRPC như sau:


kube-proxy

Để có sự so sánh tại sao chúng ta cần dùng một công cụ ngoài k8s để cân bằng tải, hãy cùng phân tích qua những thành phần sẵn có của k8s.

Pod (đơn vị triển khai của k8s, luận lý, bao gồm 1 hoặc nhiều container chia sẻ cùng network namespace) sinh ra là để chết đi :v, bản chất nó chỉ là tạm thời, mỗi lần được tạo mới, pod lại được k8s gán một địa chỉ IP khác, nếu sử dụng trực tiếp địa chỉ IP trong giao tiếp giữa các pod hay các dịch vụ bên ngoài, việc địa chỉ IP thay đổi liên tục có thể là 1 vấn đề (tạm gọi chung là các vấn đề về service discovery). Để giải quyết, k8s cung cấp khái niệm service, tạo ra một điểm đi vào duy nhất cho các request từ phía client.

Service trong K8s sử dụng kube-proxy để thực hiện việc giao tiếp network, kube-proxy sử dụng iptables để điều chuyển các gói tin từ client đến pod đang chạy server, hoạt động ở layer 4, ở vai trò này nó giống như một load balancing proxy hoạt động ở layer 4, và các vấn đề của proxy layer 4 thì mình đã phân tích ở các bài trước.

Hiện thực / Kiểm tra

Để hiện thực mô hình này, mình sử dụng những thứ sau:

Server

Phần code của server đơn giản chỉ có 2 method unary và stream, trả về pod name mỗi khi xử lý request nhằm mục đích thống kê ở phía client.

Mình trích dẫn 2 method gRPC ở đây:

func (s *server) SayHello(ctx context.Context, req *pb.HelloRequest) (*pb.HelloResponse, error) {
	fmt.Printf("server %v receive message\n", s.serverId)
	return &pb.HelloResponse{ServerId: s.serverId}, nil
}

func (s *server) SayHelloStream(stream pb.DemoService_SayHelloStreamServer) error {
	for {
		_, err := stream.Recv()
		if err != nil {
			return fmt.Errorf("failed to receive a request: %v", err)
		}
		fmt.Printf("server %v receive message\n", s.serverId)

		// Send a response back to the client
		res := &pb.HelloResponse{
			ServerId: s.serverId,
		}

		// Send the response to the client
		if err := stream.Send(res); err != nil {
			return fmt.Errorf("failed to send response: %v", err)
		}
	}
}

Để triển khai server trong k8s, chúng ta cần:

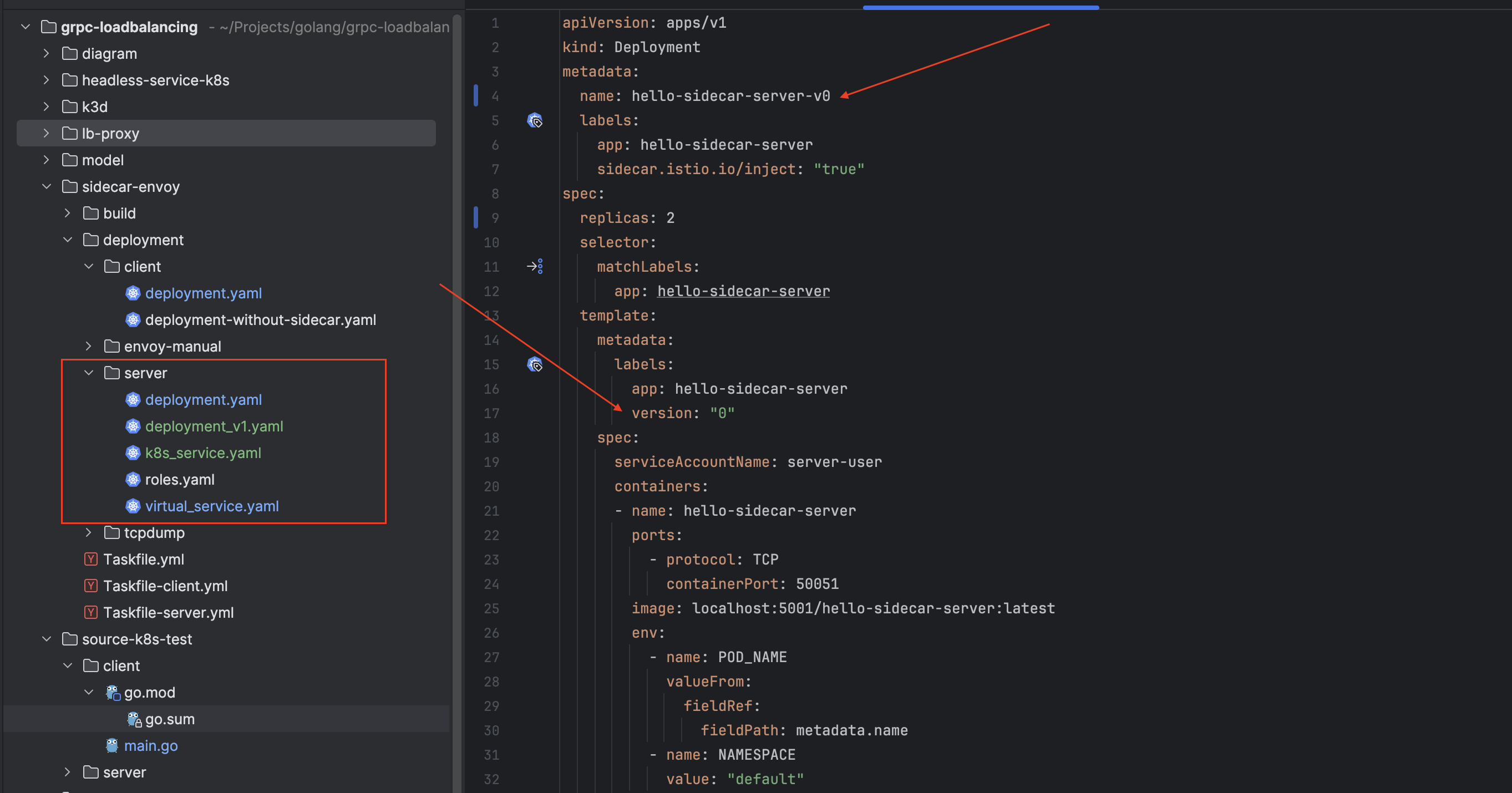

Ở đây mình chuẩn bị 2 file Deployment, mục đích là triển khai server với 2 version khác nhau.

grpc-deployment-version

Client

Ở client lần này mình cũng sử dụng 2 method unary và stream để kiểm tra cách cân bằng tải bằng envoy proxy và kube-proxy.

Về ý tưởng kiểm tra:

unary test

func unaryTest(index int, wg *sync.WaitGroup) {
	defer wg.Done()
	target := getTarget()
	conn, err := grpc.NewClient(target, grpc.WithTransportCredentials(insecure.NewCredentials()))
	if err != nil {
		log.Fatalf("connect to server %v fail: %v", target, err)
	}
	defer func() {
		_ = conn.Close()
	}()

	client := pb.NewDemoServiceClient(conn)

	responses := make(map[string]int)

	fmt.Printf("start gRPC client %v\n", index)

	for i := 0; i < numberOfRequests; i++ {
		res, err := client.SayHello(context.Background(), &pb.HelloRequest{Name: "client"})
		if err != nil {
			log.Printf("client %v failed to call SayHello: %v", index, err)
			continue
		}
		responses[res.ServerId] = responses[res.ServerId] + 1
		time.Sleep(requestInterval)
	}
	fmt.Printf("client %v make %v requests, received all response from %v server(s), detail: %+v\n", index, numberOfRequests, len(responses), responses)
}

stream test

func streamTest(index int, wg *sync.WaitGroup) {
	defer wg.Done()
	target := getTarget()
	conn, err := grpc.NewClient(target, grpc.WithTransportCredentials(insecure.NewCredentials()))
	if err != nil {
		log.Fatalf("connect to server %v fail: %v", target, err)
	}
	defer func() {
		_ = conn.Close()
	}()

	client := pb.NewDemoServiceClient(conn)

	responses := make(map[string]int)

	fmt.Printf("start gRPC client %v\n", index)
	stream, err := client.SayHelloStream(context.Background())
	if err != nil {
		log.Fatalf("could not call SayHello: %v", err)
	}

	for i := 0; i < numberOfRequests; i++ {
		req := &pb.HelloRequest{
			Name: fmt.Sprintf("client %d", i),
		}
		if err := stream.Send(req); err != nil {
			log.Fatalf("failed to send request: %v", err)
		}
		response, err := stream.Recv()
		if err != nil {
			log.Fatalf("failed to receive response: %v", err)
		}
		responses[response.ServerId] = responses[response.ServerId] + 1
	}
	if err := stream.CloseSend(); err != nil {
		log.Fatalf("failed to close stream: %v", err)
	}
	fmt.Printf("client %v make %v requests, received all response from %v server(s), detail: %+v\n", index, numberOfRequests, len(responses), responses)
}

Triển khai 2 phiên bản client bằng k8s có sử dụng envoy proxy và không sử dụng envoy proxy, có một số điểm lưu ý sau:

Ví dụ file Deployment yaml triển khai client có envoy proxy.

apiVersion: apps/v1
kind: Deployment
metadata:
  name: hello-sidecar-client
  labels:
    app: hello-sidecar-client
spec:
  replicas: 1
  selector:
    matchLabels:
      app: hello-sidecar-client
  template:
    metadata:
      labels:
        app: hello-sidecar-client
    spec:
      containers:
      - name: hello-sidecar-client
        image: localhost:5001/hello-sidecar-client:latest
        env:
          - name: POD_NAME
            valueFrom:
              fieldRef:
                fieldPath: metadata.name
          - name: NAMESPACE
            value: "default"
          - name: GRPC_SERVER_ADDR
            value: "hello-sidecar-backend.default.svc.cluster.local"
          - name: GRPC_SERVER_PORT
            value: "5005"
          - name: CLIENT_CONNECTION
            value: "3"
          - name: STREAMER_PER_CONNECTION
            value: "10"
          - name: REQUEST_PER_CLIENT
            value: "5000"
        resources:
          limits:
            cpu: "200m"
            memory: "250Mi"
          requests:
            cpu: "100m"
            memory: "100Mi"

File yaml triển khai client không có envoy proxy chỉ khác phần annotations.

spec:
  replicas: 1
  selector:
    matchLabels:
      app: hello-client
  template:
    metadata:
      labels:
        app: hello-client
      annotations:
        sidecar.istio.io/inject: "false"

Kiểm tra

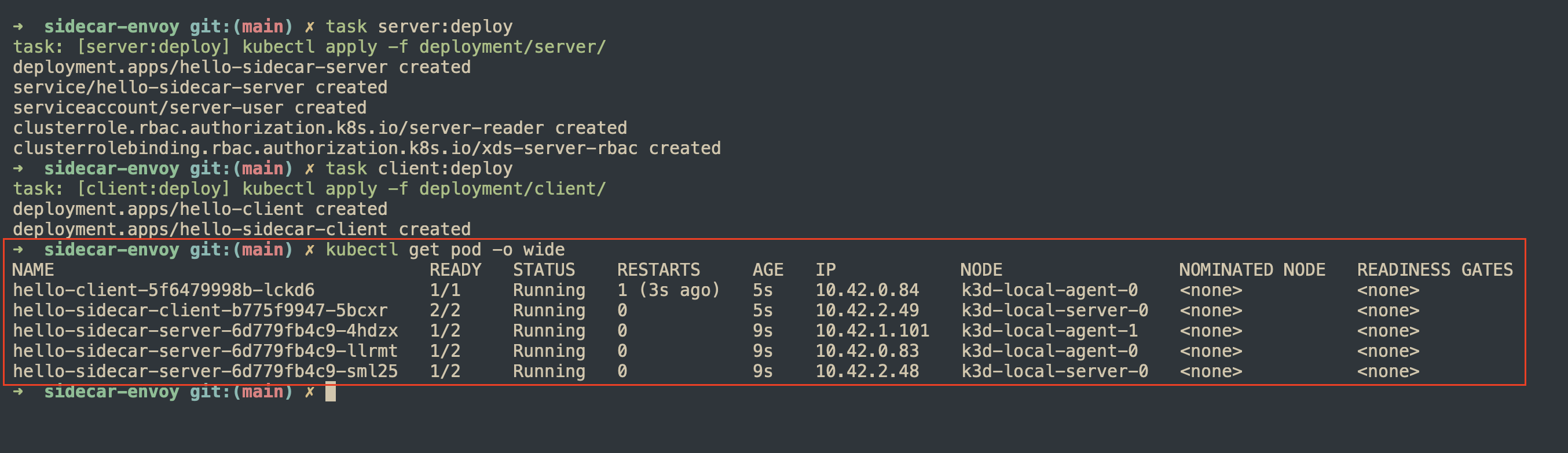

Triển khai server và client bằng lệnh task server:deploy và task client:deploy.

grpc-loadbalancing-deployment-sidecar

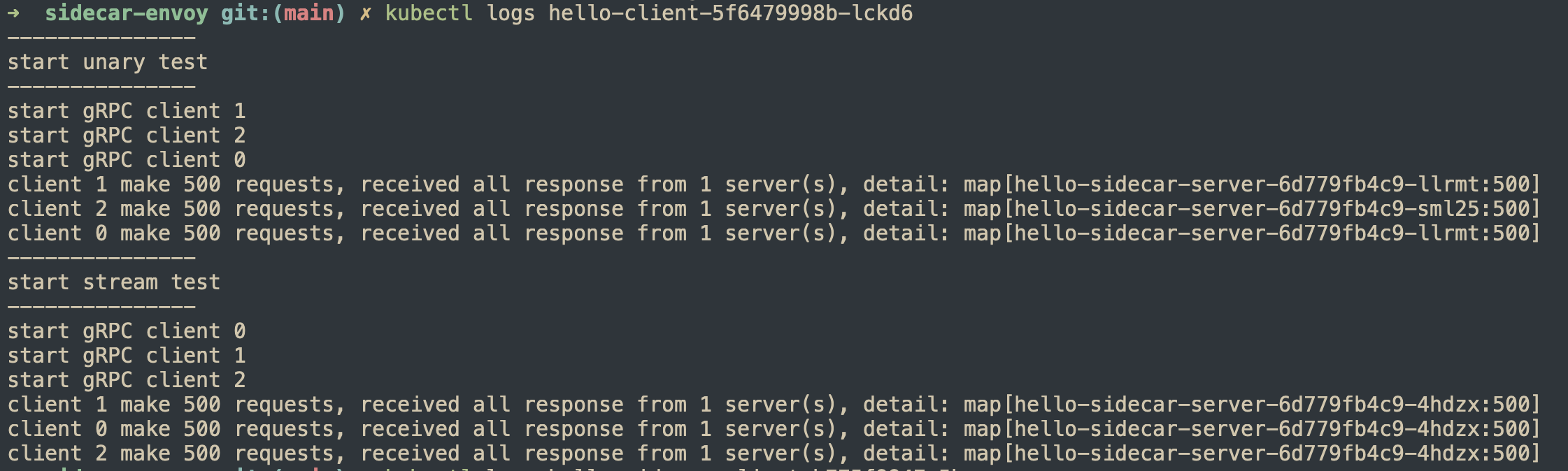

kube-proxy

kube-proxy cân bằng tải ở layer 4 nên tất cả request từ 1 client sẽ được xử lý bởi 1 backend server duy nhất.

grpc-loadbalancing-no-sidecar-test-result

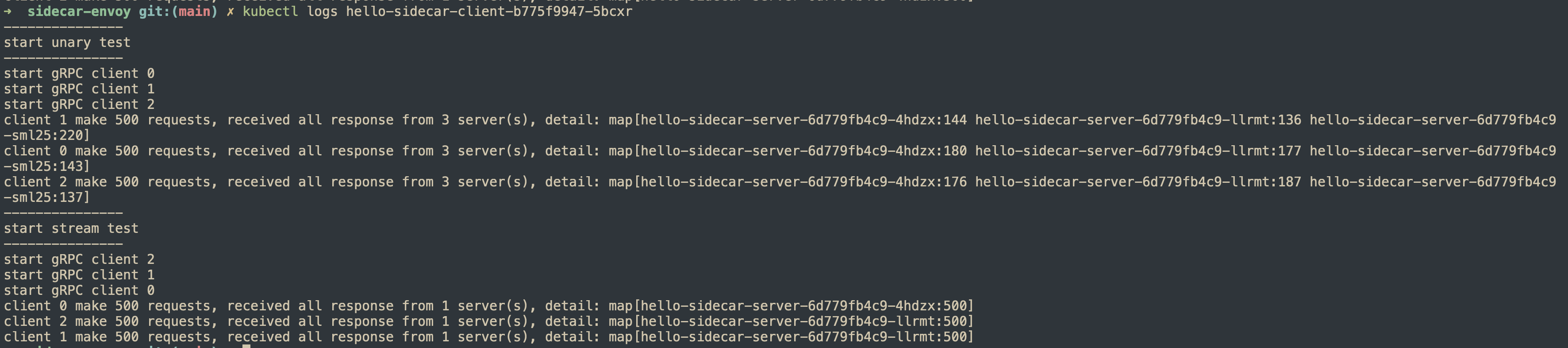

envoy-proxy

grpc-loadbalancing-sidecar-test-result

Traffic management

Trong lúc giới thiệu về service mesh, mình có đề cập đến 1 vai trò hàng đầu của nó là hỗ trợ, quản lý giao tiếp giữa services. Phần này mình sẽ phát triển thêm ví dụ ở phần trước để minh hoạ thêm yếu tố quản lý traffic giữa các service.

Khi ứng dụng của bạn triển khai một tính năng mới, hay cập nhật tính năng cũ và bạn chỉ muốn triển khai đến một nhóm nhỏ người dùng, bạn có thể sử dụng các cấu hình routing để thực hiện việc này bằng cách:

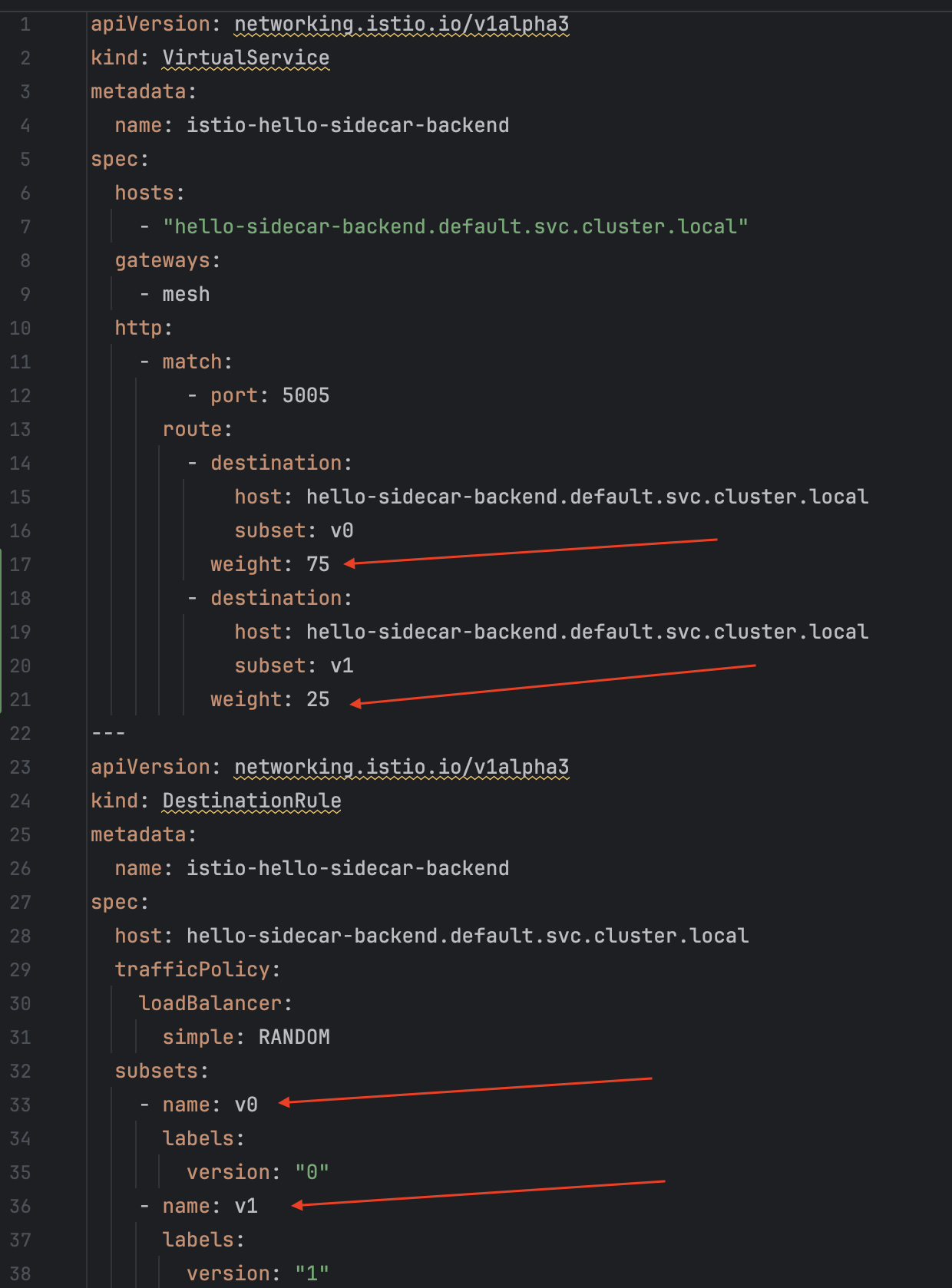

Để minh hoạ ví dụ này, mình sử dụng thêm 2 thành phần của Istio là VirtualService và DestinationRule:

istio-envoy-mesh-traffic

Tỉ lệ giữa 2 phiên bản của server là 3:1.

Để chạy chương trình, chúng ta chỉ cần chạy task server:deploy và task client:deploy sau khi đã cập nhật các file yaml.

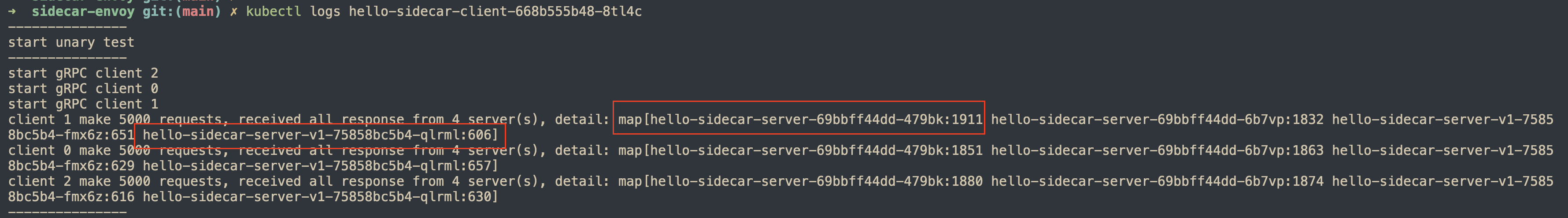

Kết quả cho thấy đúng với chúng ta kì vọng, tỉ lệ request được xử lý bởi 2 phiên bản của server gần bằng 3:1.

grpc-weight-routing-service-mesh-result

Đánh giá

Mình chỉ tập trung đánh giá ưu/nhược điểm liên quan đến tính năng cân bằng tải.

Ưu điểm

Nhược điểm

Tổng kết

Qua bài viết này, mình đã hiện thực service mesh trong K8s để cân bằng tải gRPC cũng như kiểm tra lại các lý thuyết đã được phân tích ở các bài viết trước. Một số kiến thức quan trọng cần lưu ý:

Mã nguồn

Bạn có thể tham khảo mã nguồn ở repository grpc-loadblancing.
