Networking (3) Network namespace / Virtual ethernet (Veth)

Network Namespace

Một từ khoá mà từ hồi năm 3 đại học đến bây giờ mình đã học và nghe rất nhiều đó là isolation, tiếng Việt có nghĩa là sự tách biệt, không ảnh hưởng lẫn nhau, những ngữ cảnh mình tiếp xúc với khái niệm này theo thời gian như sau:

database transaction: transaction phải thực thi độc lập và không được ảnh hưởng lẫn nhau.
multi-tenant architecture: nhóm mình sử dụng kiến trúc này để luận văn tốt nghiệp, đại ý thì tài nguyên, dữ liệu của các tenant phải được độc lập hoàn toàn với nhau.
cloud: sử dụng các công nghệ ảo hoá để tạo ra các máy trên chung một thiết bị vật lý, giống với việc ở trên thì nhà cung cấp dịch vụ cloud cần có cơ chế để các người dùng cuối không bị ảnh hưởng đến nhau, ví dụ số đơn vị tính toán vật lí (cpu) được chia sẻ theo đúng cấu hình máy ảo, routing đúng các gói tin,...
linux namespace: những process chạy trong những namespace khác nhau cũng hoàn toàn độc lập, không sử dụng chung tài nguyên.

Ý cuối trong danh sách trên, namespace là một công nghệ cơ bản không thể thiếu trong thế giới ảo hoá ngày nay, với một ví dụ rất nổi tiếng, 2024, lập trình viên không ai là không biết docker.

Về chức năng, namespace tạo ra các môi trường với sự độc lập về tài nguyên, trong linux, có các namespace sau:

Mount - cung cấp sự độc lập về việc mount hệ thống file (process trong cách ns khác nhau không thể xem file của nhau)
UTS - cung cấp sự độc lập lập về hostname và domain name
IPC - cung cấp sự độc lập về tài nguyên giao tiếp giữa các process
PID - cung cấp sự độc lập về số PID
Network - cung cấp sự độc lập về network interface
User - cung cấp sự độc lập về số UID/GID
Cgroup - cung cấp sự độc lập về thư mục gốc cgroup

Bài này viết sẽ tập trung vào network namespace, có chứng năng tạo ra các môi trường network độc lập, cho phép các process trong các network namespace có network stack khác nhau, bao gồm routing policy, network interface, firewal policy,...

Virtual ethernet

Virtual ethernet cho phép các process ở các network namespace giao tiếp với nhau, ví dụ điển hình nhất là cho phép các container giao tiếp với bên ngoài.

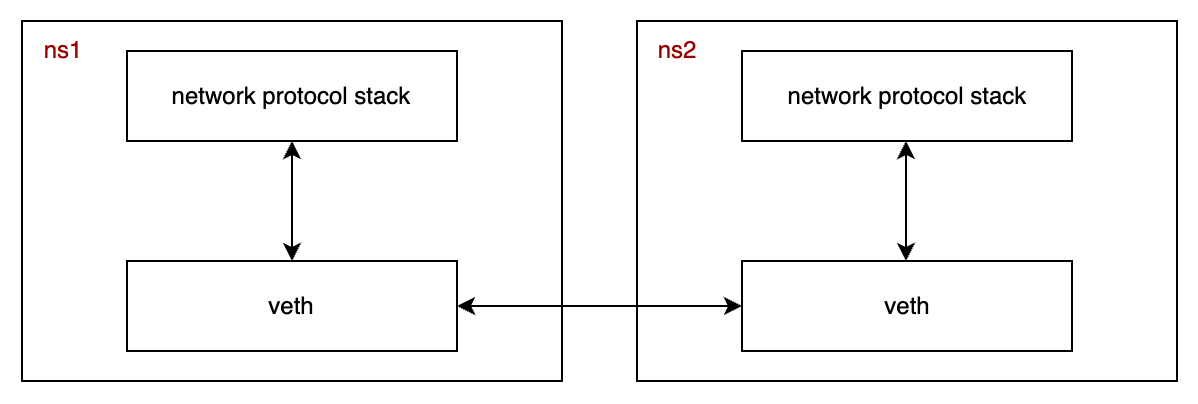

virtual-pair-ns

Veth pair cùng network namespace

Tuy nhiên, đầu tiên hãy bắt đầu trước với mô hình 2 virtual ethernet trên cùng một network namespace.

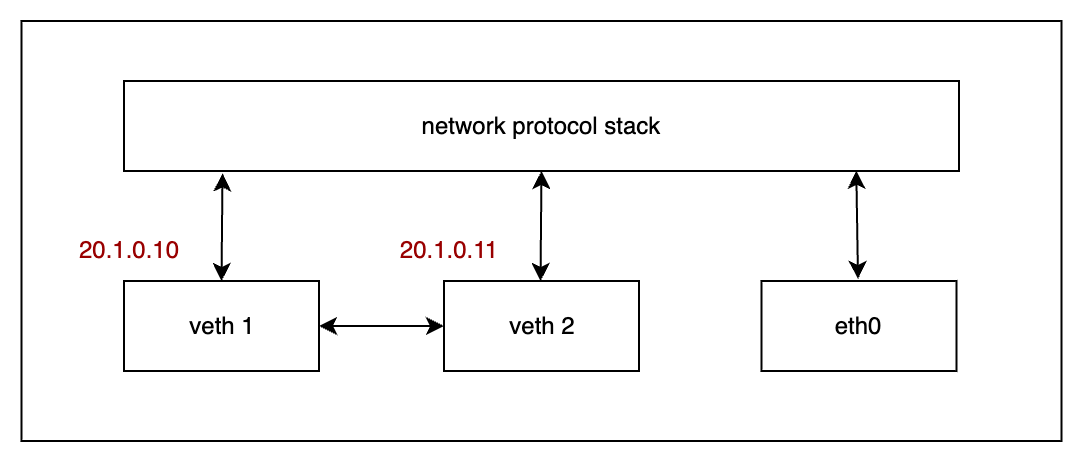

virtual-pair

Một virtual ethernet có 2 đầu, 1 đầu kết nối với network protocol stack, đầu còn lại kết nối trực tiếp với một virtual ethernet khác, một packet được gửi đi bởi một veth sẽ trực tiếp đi đến veth còn lại.

Mỗi virtual ethernet có thể được cấu hình với một địa chỉ IP để tham gia vào quá trình routing ở layer 3 trong mô hình OSI. Để hiểu hơn cách các veth hoạt động, mình sử dụng công cụ ip và tcpdump để tạo ra 2 veth và bắt các gói tin đi qua các thiết bị này.

Giống như mô hình ở trên, mình tạo ra 2 veth với địa chỉ tương ứng 20.1.0.10/24, 20.1.0.10/24

ip link add veth1 type veth peer name veth2
ip addr add 20.1.0.10/24 dev veth1
ip addr add 20.1.0.11/24 dev veth2
ip link set veth1 up
ip link set veth2 up

Sử dụng lệnh ip a, chúng ta sẽ thấy 2 veth mới được tạo ra như sau:

15: veth2@veth1: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP group default qlen 1000
    link/ether 96:83:73:29:10:2a brd ff:ff:ff:ff:ff:ff
    inet 20.1.0.11/24 scope global veth2
       valid_lft forever preferred_lft forever
16: veth1@veth2: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP group default qlen 1000
    link/ether 8a:f2:73:9f:32:8f brd ff:ff:ff:ff:ff:ff
    inet 20.1.0.10/24 scope global veth1
       valid_lft forever preferred_lft forever

Sử dụng lệnh ping để kiểm tra routing giữa 2 veth

ping -c 2 20.1.0.11 -I veth1

Kết quả:

PING 20.1.0.11 (20.1.0.11) from 20.1.0.10 veth1: 56(84) bytes of data.
From 20.1.0.10 icmp_seq=1 Destination Host Unreachable
From 20.1.0.10 icmp_seq=2 Destination Host Unreachable

--- 20.1.0.11 ping statistics ---
2 packets transmitted, 0 received, +2 errors, 100% packet loss, time 1052ms

Kết quả cho thấy packet được gửi đi từ veth1 không tới được veth2, sử dụng tcpdump trên veth2 mình thấy được:

09:58:45.556898 ARP, Request who-has 20.1.0.11 tell 20.1.0.10, length 28
09:58:46.608280 ARP, Request who-has 20.1.0.11 tell 20.1.0.10, length 28
09:58:47.631847 ARP, Request who-has 20.1.0.11 tell 20.1.0.10, length 28

ARP là một giao thức hoạt động với địa chỉ MAC, giao thức ICMP và IP sẽ được đóng gói tại layer 2, ethernet frame sẽ có địa chỉ MAC của thiết bị nguồn và đích, để biết được địa chỉ MAC của thiết bị đích, layer 2 sử dụng giao thức ARP, đối với một số hệ điều hành, thiết lập mặc định của kernel sẽ không cho phép virtual ethernet trả về gói tin ARP, để xử lý vấn đề này, chạy các câu lệnh sau:

echo 1 > /proc/sys/net/ipv4/conf/veth1/accept_local
echo 1 > /proc/sys/net/ipv4/conf/veth2/accept_local
echo 0 > /proc/sys/net/ipv4/conf/veth1/rp_filter
echo 0 > /proc/sys/net/ipv4/conf/veth2/rp_filter
echo 0 > /proc/sys/net/ipv4/conf/all/rp_filter

Lúc này, kết quả của lệnh tcpdump ở veth1 và veth2 giống nhau:

10:51:11.613771 IP 20.1.0.10 > 20.1.0.11: ICMP echo request, id 48, seq 1, length 64
10:51:12.641213 IP 20.1.0.10 > 20.1.0.11: ICMP echo request, id 48, seq 2, length 64

Tuy nhiên, nhìn vào kết quả, ta sẽ thấy điều bất thường, tại sao chỉ có mỗi gói tin request, gói tin reply ở đâu???

Lý giải cho điều này, chúng ta hãy cùng nhìn lại mô hình ở hình trên, gói tin từ veth2 sẽ được network protocol stack xử lý, nó nhận thấy 20.1.0.10 (địa chỉ nguồn gửi gói tin PING) là một địa chỉ local nên sẽ tạo ra gói tin reply và gửi vào interface lo, lo nhận được gói tin thì đẩy lên network protocol stack lại và được xử lý luôn bởi ping process đang chạy ở user space, kết quả của lệnh tcpdump trên lo chứng minh điều này:

10:55:47.347658 IP 20.1.0.11 > 20.1.0.10: ICMP echo reply, id 50, seq 1, length 64
10:55:48.412648 IP 20.1.0.11 > 20.1.0.10: ICMP echo reply, id 50, seq 2, length 64

Từ ví dụ này, chúng ta có kết luận lại việc gói tin được gửi đi từ một veth thì sẽ đi vào veth còn lại.

Veth pair khác network namespace

Phần trên dành nhiều thời gian giải thích cách veth pair hoạt động, phần này mình sẽ đưa ra một ví dụ thực tế hơn, đó là việc giao tiếp giữa 2 network namespace khác nhau.

# tạo mới 1 network namespace
ip netns add ns-example

# tạo cặp veth
ip link add veth3 type veth peer name veth4

# gán veth4 vào namespace ns-example
ip link set veth4 netns ns-example

ip addr add 192.168.10.1/24 dev veth3
ip link set veth3 up

# setup veth in another network namespace
ip netns exec ns-example ip addr add 192.168.10.2/24 dev veth4
ip netns exec ns-example ip link set veth4 up
ip netns exec ns-example ip link set lo up

Kiểm tra với lệnh ping và tcpdump

# terminal 1
ping -c 2 192.168.10.2

# terminal 2
ip netns exec ns-example tcpdump -i eth4

Kết quả của lệnh tcpdump

11:12:25.968386 IP 192.168.10.1 > 192.168.10.2: ICMP echo request, id 55, seq 1, length 64
11:12:25.968465 IP 192.168.10.2 > 192.168.10.1: ICMP echo reply, id 55, seq 1, length 64
11:12:26.991266 IP 192.168.10.1 > 192.168.10.2: ICMP echo request, id 55, seq 2, length 64
11:12:26.991340 IP 192.168.10.2 > 192.168.10.1: ICMP echo reply, id 55, seq 2, length 64

Tổng kết

Qua bài này, hy vọng bạn có thể hiểu thêm về khái niệm virtual ethernet trong linux, cách hoạt động của lệnh ping và hành trình của gói tin trong hệ thống.

Network namespace cung cấp các môi trường network độc lập với cách tính năng đầy đủ nhưng network protocol stack, routing policy, filewwall policy,...
Gói tin đi ra từ 1 veth thì sẽ đi vào trực tiếp veth còn lại trong veth pair.
Các process trong các network namespace khác nhau có thể sử dụng veth pair để giao tiếp với nhau.
